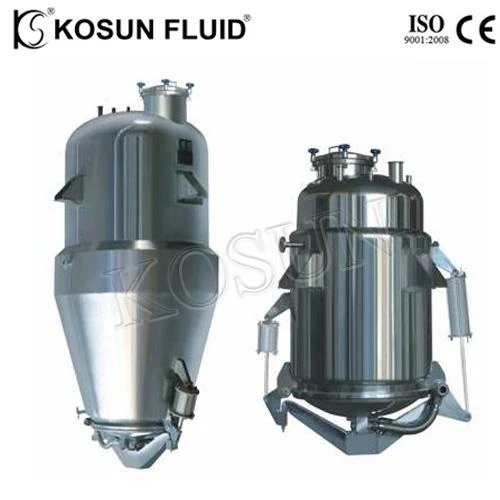

Uvedba zbiralne posode
Izvlečni rezervoar je sestavljen iz 1. rezervoarjev za odvajanje, 2. pene za peno, 3. separatorjev plina in tekočine, 4. hladilnikov, 5. kondenzatorjev, 6. separatorjev za olje in vodo, 7. tekoče črpalke, 8. cevovodnih filtrov in notranje povezave cevi.
Z uporabo visokokakovostnega materiala 304 lahko tri plasti izolacije izvedemo nadzor temperature ekstrakcije in prikaz, konstrukcijski tlak 0,3-0,4 Mpa za suknjič, projektni tlak 0,09 Mpa za rezervoar, zrcalno poliranje zgornji vstopni mešalnik, mehansko tesnilo , lahko deluje pod pritiskom ali negativnim tlakom.
Uporaba izvlečnega rezervoarja
Oprema je primerna za delovanje tradicionalne kitajske medicine, hrane, kemične industrije, kot so atmosferski tlak, mikrotisk, cvrtje vode, topel izpiranje, vroč refluks, puščanje prisilnega obtoka, ekstrakcija aromatičnega olja in okrevanje organskih topil itd. z visoko učinkovitostjo. Priročno delovanje in druge prednosti. Rezervoar, opremljen s sistemom čiščenja CIP, v skladu z GMP medicinskimi standardi.
Postavka | Specifikacija |
Vrsta gradnje | Ravni stožec, obrnjeni stožec, poševni stožec, ravno stožec (brez stožca, gobice) |
Vrsta jakne | Votla jakna, tuljava, jopič, itd. |
Izolacijski material | Biserni bombaž, kamnita volna ali poliuretanska pena |
Agitator (opcija) | Centrirni mešalnik, rotor: lopatica, vijačni propeler ali drugo |
Model | T -0.5 | T -1.0 | T -2.0 | T -3.0 | T -6.0 | T-8,0 | T -10,0 |
Zmogljivost L | 500L | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 |
Tlak oblikovanja tlaka Mpa | 0.09Mpa | ||||||
Tlak dizajna jakne Mpa | 0,09 ~ 0,3 Mpa | ||||||
Premer hranilnika mm | 350 | 350/400 | 400 | 400 | 450 | 500 | 500 |
Gretje area㎡ | 2.1 | 3 | 4.7 | 6.8 | 9.6 | 12 | 15 |
Kondenzacijsko območje ㎡ | 4.0 | 4.5 | 5.5 | 9.0 | 10 | 15 | 18 |
Hlajenje območje ㎡ | 0,7 | 1 | 1 | 1 | 2.2 | 2.2 | 2.2 |
Filter area㎡ | ≈0.3 | ≈0.5 | ≈0.5 | ≈0.5 | ≈0.8 | ≈1.2 | ≈1.2 |
Izpustni premer cm | 60 | 60/80 | 80/100 | 80/100 | 100/120 | 120/140 | 120/140 |
Poraba pare kg / h | 130 | 245 | 325 | 425 | 580 | 720 | 980 |
Weigth kg | 1300 | 1800 | 2050 | 2400 | 3025 | 4030 | 6500 |
Ogrevalna cev | DN25 | DN32 | DN40 | DN40 | DN50 | DN60 | DN60 |
Druga ogrevalna cev | DN80 | DN100 | DN100 | DN125 | DN150 | DN200 | DN200 |
Vrata hladilne vode | DN25 | DN32 | DN40 | DN40 | DN50 | DN60 | DN60 |
Motorna moč kw | 1.5 | 2.2 | 3 | 5 | 7.5 | 11.5 | 15.0 |
Hitrost mešanja | 25 | 25 | 25 | 36 | 36 | 36 | 36 |
Prav tako ga lahko oblikujemo po naročilu stranke | |||||||
